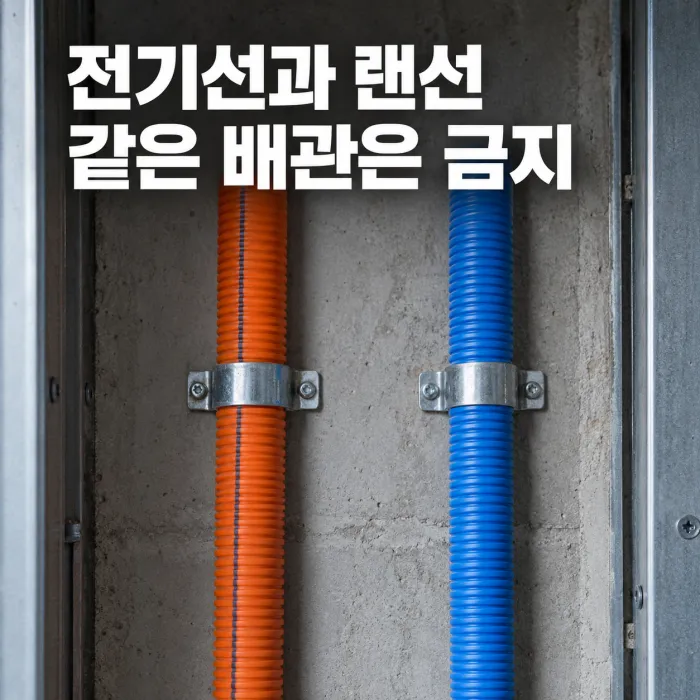

전기선 통신선 동일 배관, UTP를 220V CD관에 넣으면 안 되는 이유

전기선 통신선 동일 배관 시공은 피하는 것이 맞습니다. 220V 전원선과 UTP 랜선을 하나의 CD관에 넣으면 안전상 위험과 전자기 간섭 가능성이 커지므로 통신 전용 배관으로 분리하는 것이 기본입니다. 다만 모든 랜 끊김이 60Hz 전원 간섭 때문에 발생한다고 단정해서는 안 됩니다.

매장이나 사무실 인테리어 중 콘센트 배선과 인터넷 랜선을 함께 넣으면 공사비를 줄일 수 있다는 제안을 받을 때가 있습니다. 시공이 끝난 뒤에는 배관을 다시 열기 어려우므로 도면 단계에서 전력과 통신 경로를 나누는 편이 비용과 안전 면에서 유리합니다.

확인 항목	권장 기준	문제가 생길 수 있는 지점
배관 구성	전력선과 통신선 전용 배관 분리	절연 손상과 유지보수 위험
평행 배선	가능한 거리를 두고 짧게 구성	부하 전류에 따른 전자기 간섭
교차 구간	평행 구간을 줄이고 직각에 가깝게 교차	장시간 나란히 배선되는 구조
네트워크 점검	케이블 테스터와 포트 오류 확인	재전송, 링크 속도 저하, 연결 불안정
오디오 배선	전원선과 신호선 분리	60Hz 험과 잡음 발생 가능성

전기선 통신선 동일 배관이 권장되지 않는 이유

전력선은 사람이 접촉하거나 다른 설비에 손상을 주지 않도록 안전하게 시설해야 합니다. 현재 전기설비기술기준 제2조는 감전과 화재 방지뿐 아니라 다른 설비에 전기적·자기적 장해를 주지 않도록 요구합니다. 세부 시공에는 한국전기설비규정과 건축물의 설계 조건을 함께 적용해야 합니다.

인터넷에서 자주 언급되는 전기설비기술기준 제168조는 현재 220V 전선과 UTP의 동일 배관을 직접 금지하는 조문으로 인용하기 어렵습니다. 과거 조문 번호나 다른 시설 기준이 섞여 전달된 사례가 있으므로 제168조 위반이라고 단정하기보다 현행 기준과 해당 현장의 설계도서를 확인해야 정확합니다.

국가법령정보센터 전기설비기술기준에서도 전기설비가 다른 물건의 기능에 전기적 또는 자기적 장해를 주지 않도록 시설해야 한다는 안전 원칙을 확인할 수 있습니다.

60Hz가 UTP 패킷 오류를 계속 만든다는 말은 맞을까

UTP는 네 쌍의 전선을 서로 꼬아 외부 잡음이 양쪽 도체에 비슷하게 유입되도록 만든 케이블입니다. 이 구조와 네트워크 장비의 차동 신호 처리가 일반적인 공통 모드 잡음을 줄여 줍니다. 220V 전원선이 근처에 있다는 이유만으로 지속적인 패킷 오류가 발생한다고 단정할 수 없는 이유입니다.

간섭 가능성은 전원선에 흐르는 전류, 평행 배선 길이, 케이블 품질, 접속 상태, 모터와 인버터 사용 여부에 따라 달라집니다. 냉장고, 에어컨, 승강기, 간판 전원처럼 부하 변화와 스위칭 잡음이 큰 설비 주변에서는 링크 불안정 가능성이 높아질 수 있습니다.

60Hz 험은 스피커, 앰프, 믹서와 같은 아날로그 오디오 장비에서 낮게 웅웅거리는 소리로 나타나는 현상을 가리키는 경우가 많습니다. 이 표현을 이더넷 패킷 오류와 같은 현상처럼 사용하는 것은 정확하지 않습니다. 랜선에서는 CRC 오류, 패킷 재전송, 링크 속도 협상 저하 같은 항목을 따로 확인해야 합니다.

인터넷이 끊긴다면 배관 구조만 보지 말고 주소지의 설치 가능 통신사, 대칭형 회선 여부, 모뎀과 공유기 상태부터 함께 확인해야 원인을 좁힐 수 있습니다.

10cm와 30cm 이격을 모든 현장에 적용할 수 있을까

전력선과 통신선을 떨어뜨려 시공한다는 방향은 맞지만 10cm 또는 평행 포설 시 30cm를 모든 실내 UTP 공사에 적용되는 단일 법정 거리로 표현하면 부정확할 수 있습니다. 요구되는 거리는 배선 장소, 케이블 종류, 금속 격벽 유무, 관로 구조와 적용 기준에 따라 달라집니다.

현장에서는 전력과 통신에 각각 독립된 배관을 배정하고 장시간 평행하는 구간을 줄이는 방식이 안전합니다. 두 선로가 지나가야 하는 지점은 가능한 짧게 교차시키고, 배관과 박스 내부에서도 피복이 눌리거나 손상되지 않게 마감해야 합니다.

이미 같은 CD관에 들어가 있다면 확인할 순서

1. 배관 경로 확인: 분전반, 콘센트, 통신단자함 사이에서 실제로 같은 CD관을 사용하는지 확인합니다.
2. 전원 차단 후 점검: 220V가 포함된 관로는 직접 당기거나 절단하지 말고 전기공사업체에 맡깁니다.
3. 통신선 상태 측정: 랜 테스터로 결선, 길이, 단선, 접촉 불량을 확인하고 관리형 스위치에서는 CRC 오류를 점검합니다.
4. 별도 경로 확보: 남은 통신 배관, 천장 트레이, 몰딩을 이용해 UTP를 분리합니다.
5. 재시험: 배선 분리 후 유선 속도, 지연시간, 패킷 손실과 링크 속도를 다시 측정합니다.

기존 랜선이 1Gbps로 연결된다고 해서 시공 상태가 완벽하다는 뜻은 아닙니다. 부하가 커질 때만 오류가 나타날 수 있으므로 대용량 파일 전송이나 장시간 통신 시험을 병행하는 편이 좋습니다.

차폐 랜선을 사용하면 같은 배관에 넣어도 될까

차폐 케이블은 외부 전자기 간섭을 줄이는 데 도움이 되지만 전원선과 같은 관로를 사용해도 된다는 허가 수단은 아닙니다. 차폐층을 제대로 접지하지 않으면 기대한 성능을 얻기 어렵고 접지 전위차로 새로운 문제가 생길 수도 있습니다.

광케이블은 금속 도체가 없어 전자기 간섭에는 강하지만 220V 배선과 같은 관로에 넣어도 된다는 의미는 아닙니다. 안전과 유지보수, 배관 점유율, 케이블 보호 조건을 기준으로 별도 경로를 설계해야 합니다.

신규 인터넷 가입을 준비한다면 회선 속도와 사은품만 비교하지 말고 통신단자함 위치, 공유기 설치 장소, 필요한 유선 포트와 추가 배선 가능 여부까지 확인해야 설치 후 비용을 줄일 수 있습니다.

자주 묻는 질문

전기선 옆으로 랜선을 잠깐 지나가게 해도 문제가 생기나요

짧은 교차 구간과 긴 평행 배선은 조건이 다릅니다. 가능한 직각에 가깝게 짧게 교차하고 같은 배관이나 박스 안에서 뒤섞이지 않게 구성하는 편이 안전합니다.

랜선이 전원선과 붙어 있으면 인터넷 속도가 바로 떨어지나요

반드시 속도 저하가 나타나는 것은 아닙니다. 케이블 접촉 불량, 커넥터 결선 오류, 공유기 성능, 비대칭형 회선도 흔한 원인이므로 포트 오류와 회선 상태를 함께 측정해야 합니다.

CAT6A 차폐 케이블이면 전력선 간섭을 완전히 막을 수 있나요

차폐 케이블도 모든 간섭을 제거하지는 못합니다. 규격에 맞는 커넥터와 접지, 시공 품질이 필요하며 전력선과 통신선의 물리적 분리가 우선입니다.

인터넷 기사님이 전기 배관에서 랜선을 빼줄 수 있나요

통신 설치기사가 220V 전기 배선을 임의로 철거하거나 변경하는 작업은 기대하기 어렵습니다. 전원 차단과 배관 변경이 필요하다면 전기공사업체와 통신 배선업체의 작업 범위를 먼저 나눠야 합니다.

마무리

전력선과 UTP는 전용 배관으로 분리하고, 기존 시공이라면 전원을 차단한 상태에서 배관 경로와 케이블 손상을 확인해야 합니다. 끊김이 있다면 CRC 오류, 링크 속도, 공유기와 모뎀 상태, 대칭형 회선 여부까지 같이 점검하는 것이 정확합니다.
